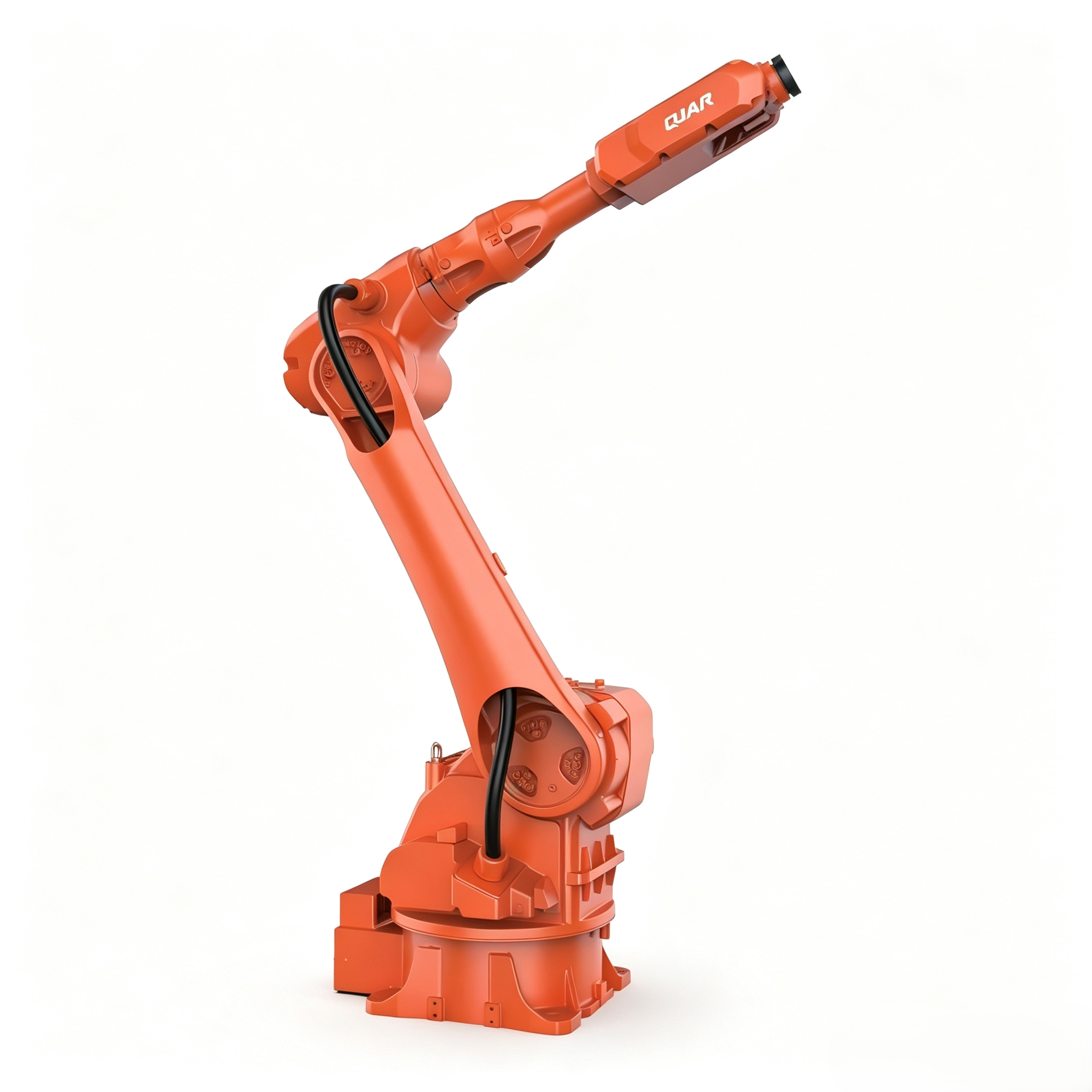

20kg вылет руки 2001.7mm,Промышленные роботы QJR20-2200

Автоматическая линия сварки автомобильных ресиверов

Гибридные аддитивно-субтрактивные системы

Сварочные аппараты контактной сварки на конденсаторных накопителях энергии

Алюминиевые сплавы для аддитивных технологий

Оборудование для наплавочной сварки

Автоматическое сварочное оборудование для авиационных двигателей

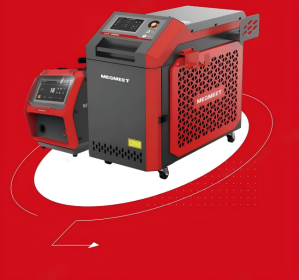

Аппарат ручной лазерной сварки с составным пятном LUX‑2000PRO / LUX‑3000PRO

Аппарат ручной лазерной сварки с составным пятном LUX‑2000PRO / LUX‑3000PRO Решает ваши проблемы с пористостью и брызгами при лазерной сварке! Иллюстрация: Центральный пучок + Кольцевой пучок = Кольцевой составной пучок Технический принцип: Кольцевой лазерный пучок отвечает за предварительн...

Отправить заявку

Описание

маркер

Решает ваши проблемы с пористостью и брызгами при лазерной сварке!

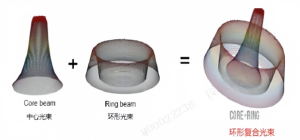

Иллюстрация: Центральный пучок + Кольцевой пучок = Кольцевой составной пучок

Технический принцип:

Кольцевой лазерный пучок отвечает за предварительный нагрев заготовки Ø Стабилизирует сварочную ванну, расширяет отверстие ключа, обеспечивает достаточное время для выхода металлических паров, значительно снижает пористость; Ø Предварительно нагревает заготовку, повышает поглощение лазерного излучения металлом и значительно уменьшает брызги; Центральный лазерный пучок имеет высокую плотность мощности, отвечает за плавление металла и увеличение глубины проплавления;

Фотография высокоскоростной съемки плавильной ванны с комбинированным световым пятном

Ручная лазерная сварка серии PRO с составным пятном относится к технологии сварки «с низким уровнем брызг + глубокое проплавление». На примере модели LUX‑3000PRO:

Кольцевой пучок имеет диаметр сердцевины 100 мкм, максимальная мощность до 1 кВт, производит предварительный нагрев заготовки, стабилизирует сварочную ванну и отверстие‑ключ, снижает брызги и значительно повышает поглощение лазерного излучения заготовкой;

Центральный лазерный пучок с малым диаметром сердцевины 14 мкм, максимальная мощность до 2 кВт, увеличивает глубину проплавления.

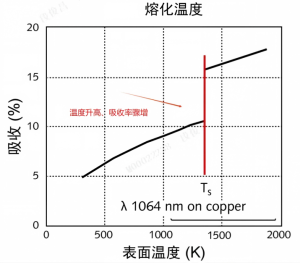

Иллюстрация: Поглощение лазерного излучения металлом возрастает с ростом температуры поверхности

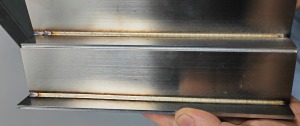

Сравнение формирования поверхности сварного шва – углеродистая сталь

Русский	Значение
Материал	碳钢 Углеродистая сталь
Толщина листа	2 мм
Диаметр сварочной проволоки	1,2 мм
Мощность лазера	800 Вт
Ширина сканирования	2 мм
Скорость подачи проволоки	80 см/мин

При сварке углеродистой стали при одинаковых технологических параметрах лазерная сварка серии PRO с составным пятном даёт шов, цвет поверхности которого ближе к натуральному цвету металла, шов имеет более привлекательный внешний вид.

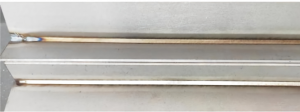

Сравнение формирования поверхности сварного шва – нержавеющая сталь

Русский	Значение
Материал	不锈钢 Нержавеющая сталь
Толщина листа	3 мм
Диаметр сварочной проволоки	1,2 мм
Мощность лазера	1200 Вт
Ширина сканирования	3 мм
Скорость подачи проволоки	80 см/мин

Пояснение к сравнению:

• При сварке нержавеющей стали при одинаковых технологических параметрах цвет поверхности сварного шва лазерной сварки серии PRO ближе к натуральному цвету металла.

• Лазерная сварка серии PRO с составным пятном обеспечивает более стабильную сварочную ванну, более гладкий и эстетичный сварной шов, более мелкозернистую металлографическую структуру.

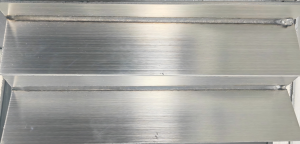

Сравнение формирования поверхности сварного шва – алюминиевый сплав

Русский	Значение
Материал	铝镁合金 Алюминий‑магниевый сплав
Толщина листа	3 мм
Диаметр сварочной проволоки	1,2 мм
Мощность лазера	1500 Вт
Ширина сканирования	3 мм
Скорость подачи проволоки	80 см/мин

Пояснение к сравнению:

Лазерная сварка серии PRO с составным пятном обеспечивает стабильную сварочную ванну, гладкий и красивый сварной шов, мелкозернистую металлографическую структуру.

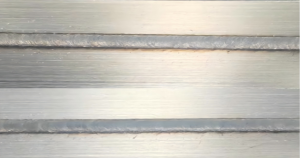

Сравнение формирования поверхности сварного шва – медный сплав

Русский	Значение
Материал	紫铜 Медь
Толщина листа	1 мм
Диаметр сварочной проволоки	1,2 мм
Мощность лазера	800 Вт
Ширина сканирования	2,5 мм
Скорость подачи проволоки	60 см/мин

Пояснение к сравнению:

Лазерная сварка серии PRO с составным пятном обеспечивает стабильную сварочную ванну, гладкий и красивый сварной шов, мелкозернистую металлографическую структуру.

Рекомендуемые выводы:

Лазерная сварка серии PRO с составным пятном рекомендуется для высококачественной лазерной сварки меди, алюминия, нержавеющей стали, высокопрочных сталей с низким уровнем брызг и пористости.

Результаты сравнительных испытаний профессиональной серии PRO с составным пятном и обычного лазера той же мощности следующие:

Лазерная сварка серии PRO с составным пятном имеет явные преимущества по формированию поверхности шва и количеству брызг.
При одинаковых технологических параметрах цвет поверхности сварного шва серии PRO ближе к натуральному цвету металла, шов выглядит эстетичнее.
Серия PRO обеспечивает более стабильную сварочную ванну, гладкий сварной шов и мелкозернистую металлографическую структуру.
Плотность мощности лазера серии PRO с составным пятном ниже, чем у обычного лазера, поэтому для достижения той же глубины проплавления требуется увеличение мощности лазера.

Технические параметры

Русский	LUX‑2000PRO	LUX‑3000PRO
Модель изделия	LUX‑2000PRO	LUX‑3000PRO
Номинальное входное напряжение	220 В 50/60 Гц	380 В 50/60 Гц
Номинальная входная электрическая мощность	8 кВт	12 кВт
Длина волны выходного лазерного излучения	1080 ± 10 нм	1080 ± 10 нм
Длина бронированного кабеля	Стандарт 10 м, возможно удлинение до 15 м	Стандарт 10 м, возможно удлинение до 15 м
Режим работы	Непрерывный, модулированный	Непрерывный, модулированный
Способ охлаждения	Двухтемпературный промышленный термостатированный водяной бак	Двухтемпературный промышленный термостатированный водяной бак
Выходное лазерное пятно	Составное 14 мкм / 100 мкм	Составное 14 мкм / 100 мкм
Рабочая температура окружающей среды	‑10 ℃ ~ 40 ℃	‑10 ℃ ~ 40 ℃
Рабочая влажность окружающей среды (при 40 ℃)	＜70 %, без конденсации	＜70 %, без конденсации
Рекомендуемая толщина свариваемого материала	0,5‑4 мм	0,5‑6 мм
Допустимый зазор между заготовками	≦ 1 мм	≦ 1 мм
Габаритные размеры (Д×Ш×В)	915×540×790 мм	1215×530×860 мм
Вес	≦ 90 кг	≦ 140 кг
